Airflow Breeze を利用してローカルで Airflow を起動する

概要

TIG の多賀です。

OSS として Airflow へ貢献するにあたり、ローカルでの実行やテストの環境整備が必要になります。また、 Airflow を利用するにあたってもローカルでの動作確認をしたいケースは多いかと思います。

Airflow では、 Airflow Breeze と呼ばれる環境が整備され、公式より提供されています。当記事では、 Airflow Breeze について概要を記載し、 Airflow への OSS 貢献の入り口となれば良いと考えています。

Airflow Breeze とは

Airflow Breeze とは、ローカルで Airflow を簡単に実行できるように整備された環境を指します。実態はコンテナベースで構築され、Docker Compose が利用されています。

Airflow Breezeロゴ

airflow/AirflowBreeze_logo.png at master · apache/airflow

Airflow Breeze の環境を整備することで、Airflow が依存する外部コンポーネント(MySQL, Redis, etc..) を完全に含んだ環境を作成できます。
一方、リソースを結構使うため注意が必要です。

詳細はドキュメントととしてまとまっています。当記事ではピックアップした情報を記載します。
airflow/BREEZE.rst at master · apache/airflow

環境

以下環境で整備します。

  • macOS Mojave 10.14.6
  • Docker version 20.10.6, build 370c289
  • docker-compose version 1.29.1, build c34c88b2
  • Airflow master branch (commit hash: 180df03482b07c18a57d20235ccdd1c3a12d9173)

Breeze Install

getopt と gstat が必要なため、インストールします。

brew install gnu-getopt coreutils

getopt 向けに PATH を通します。

export PATH="/usr/local/opt/gnu-getopt/bin:$PATH
❯ getopt --version
getopt from util-linux 2.36.2

❯ gstat --version
stat (GNU coreutils) 8.32
Copyright (C) 2020 Free Software Foundation, Inc.
License GPLv3+: GNU GPL version 3 or later <https://gnu.org/licenses/gpl.html>.
This is free software: you are free to change and redistribute it.
There is NO WARRANTY, to the extent permitted by law.

Written by Michael Meskes.

つづいて、Airflow のリポジトリを clone します。

git clone https://github.com/apache/airflow.git

clone した Airflow リポジトリへ移動して、Breeze をインストールして Airflow を 起動します。
( ./breeze 内部は 長大な Shell Script になっています。)

./breeze start-airflow

ここから完了まで 10分程度待ちます。

完了すると、Airflow コンテナ内にログインした状態になります。

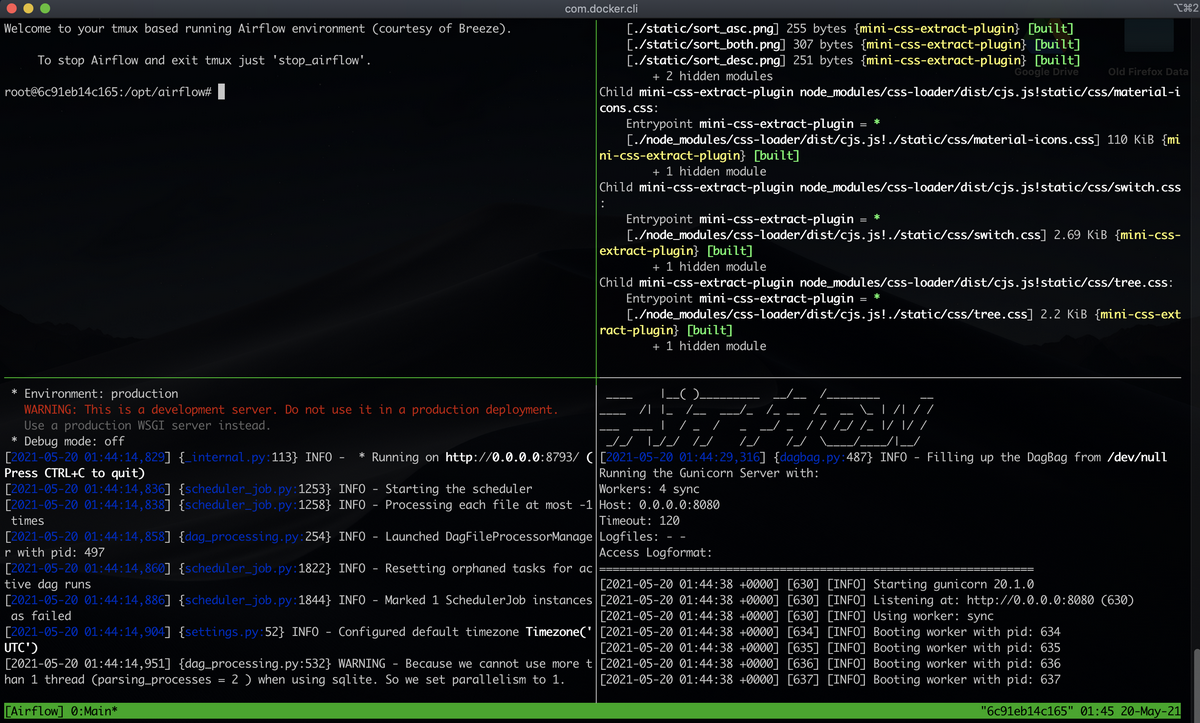

自動で tmux のセッションが開始され、以下のような画面が出てきます。

tmuxの画面

各 Pane ごとに整理すると以下のようになります。

Pane 位置 実行コマンド
左上 airflow コンテナシェルログイン -
右上 airflow ui cd /opt/airflow/airflow/www/; yarn install --frozen-lockfile; yarn dev
左下 airflow scheduler 実行 airflow scheduler
右下 airflow webserver 実行 airflow webserver

Airflow の実行と tmux を終了したい場合は、 airflow_stop コマンドをコンテナ内で実行することで終了できます。

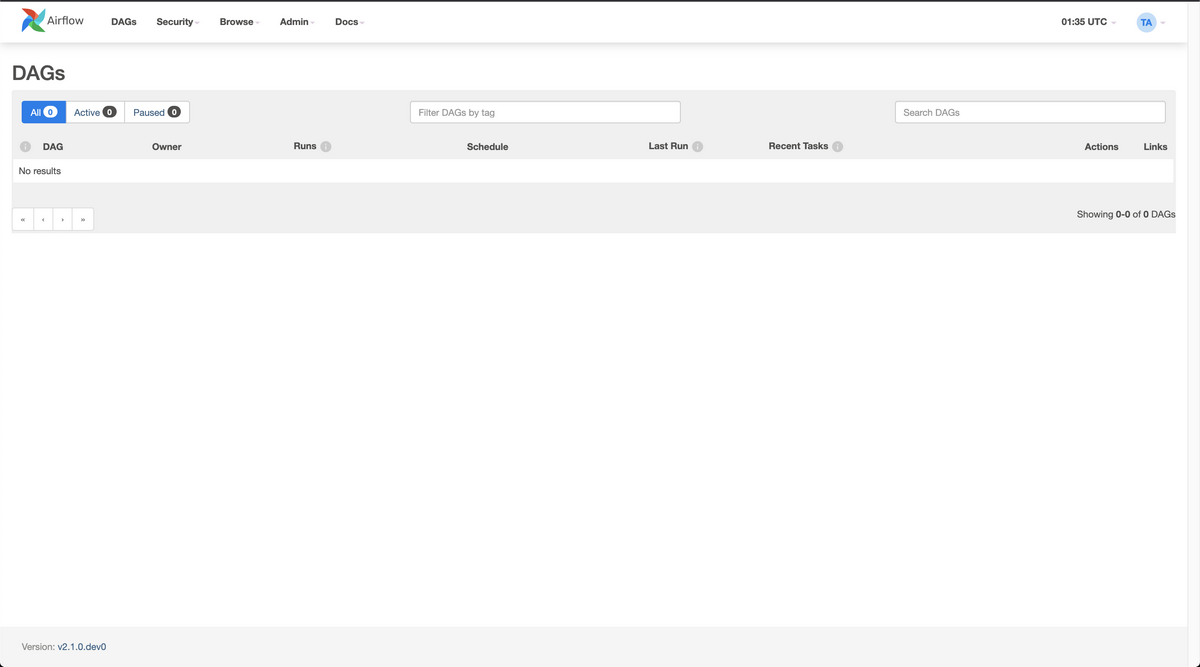

ブラウザで http://127.0.0.1:28080 へリクエストすると Airflow UI へアクセスできます。(ログインは ユーザー/パスワード 共に admin です。)

Airflow管理画面

Breeze 環境

環境変数 AIRFLOW_HOME は、 /root/airflow になっています。
ログイン後には、 環境変数 AIRFLOW_SOURCE である /opt/airflow 配下におり、こちらはローカル端末の Airflow ソースコードがコピーされています。(対象は .dockerignore で絞り込まれているので全ソースコードではないです。)

動作確認用に DAG ファイルを配置したい場合、ローカル端末の airflow 直下 ./files/dags 以下に配置することで反映されます。コンテナ内の AIRFLOW__CORE__DAGS_FOLDER 環境変数がコンテナ内 /files/dags を指しており、コンテナ内 /files/dags はローカル端末上の ./files/dags をマウントしているためです。

AIRFLOW__CORE__DAGS_FOLDER — Airflow Documentation

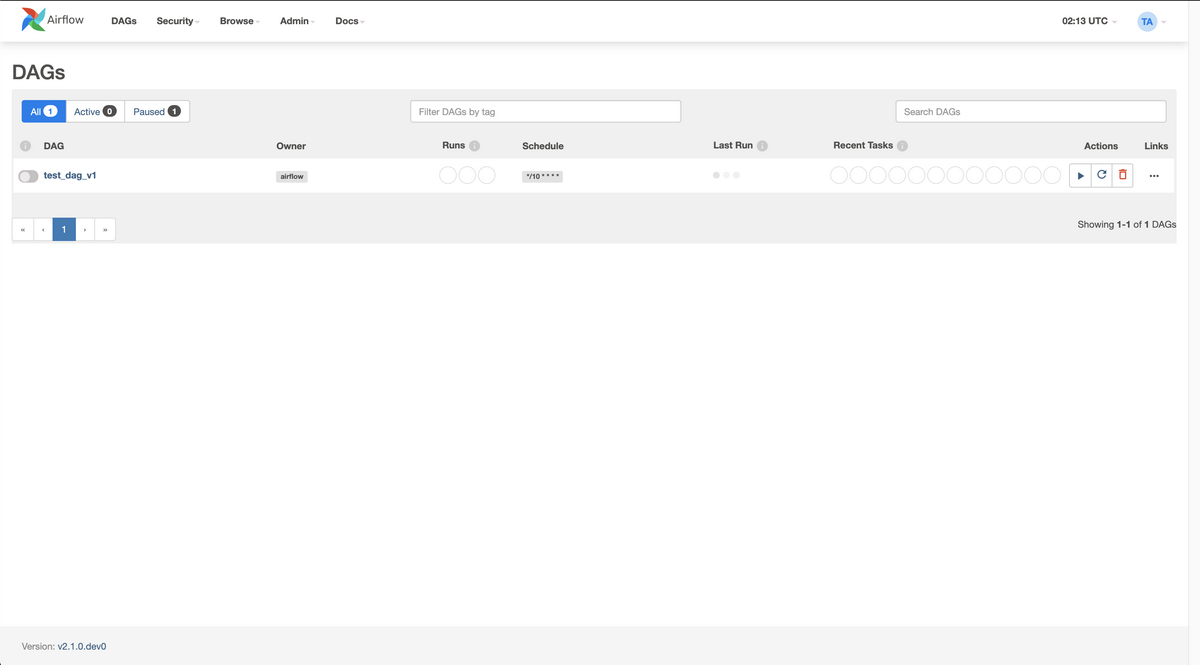

ファイルを配置してから Airflow UI への反映は5分程度ラグがあります。

Airflow UI

※ 補足
UI 反映のラグを短くしたい場合は、 コンテナ内 /root/airflow/airflow.cfg の以下設定値を修正の上、airflow webserver/scheduler を再起動することで反映できます。
(※ ディレクトリの読み込み頻度を上げるほど、サーバー負荷は上がります。)

# デフォルトで 5分設定のためより短い秒数を指定

# How often (in seconds) to scan the DAGs directory for new files. Default to 5 minutes.
dag_dir_list_interval = 300

breeze コマンド

breeze コマンドにはいくつかのサブコマンドが用意されています。

コンテナ内シェルログイン
(※ airflow webserver/scheduler は起動しない)

./breeze (shell)

再起動

./breeze restart

開始/停止
(※ airflow webserver/scheduler を起動する)

./breeze start-airflow/stop

イメージの削除

./breeze cleanup-image

その他いろいろ用意されています。
airflow/BREEZE.rst at master · apache/airflow

テスト実行

CI の環境としても利用されていることもあり、テストを実行できます。

Airflow ではテストの種類としては以下3種類が定義されています。 (airflow/TESTING.rst at master · apache/airflow より)

  • Unit Tests
    • 単体テスト。追加の Integration は不要であり、Airflow 実行環境内で完結する。
    • ローカル仮想環境 or Breeze 環境下で実施
  • Integration Tests
    • 結合テスト。外部 Integration を用意しテストを行う。Integration は実際のサービスを起動して実施する。(コンテナ利用)
    • Breeze 環境下で実施
  • System Tests
    • システムテスト。外部システムと連携して行うテスト
    • システム実行環境下(クラウド環境等) で実際に動かすテストを指す

ここでは、 Unit Tests と Integration Tests について詳細を記載します。

Unit Tests

Breeze 環境へログインして、 pytest を実行することでテスト可能です。

# Breeze 環境へログイン
❯ ./breeze shell

root@b12df7904cd7:/opt/airflow# pytest tests/core/test_core.py::TestCore::test_check_operators
============================================================================== test session starts ===============================================================================
platform linux -- Python 3.6.13, pytest-6.2.4, py-1.10.0, pluggy-0.13.1 -- /usr/local/bin/python
cachedir: .pytest_cache
rootdir: /opt/airflow, configfile: pytest.ini
plugins: forked-1.3.0, rerunfailures-9.1.1, xdist-2.2.1, flaky-3.7.0, celery-4.4.7, timeouts-1.2.1, cov-2.11.1, httpx-0.12.0, instafail-0.4.2, requests-mock-1.9.2
setup timeout: 0.0s, execution timeout: 0.0s, teardown timeout: 0.0s
collected 1 item

tests/core/test_core.py::TestCore::test_check_operators PASSED                                                                                                             [100%]
========================================================================= 1 passed, 7 warnings in 8.43s ==========================================================================

Integration Test

Breeze 環境はデフォルトでは、 Integration コンポーネントを起動しない設定になっており、該当の Integration Test もスキップされます。
Integration Test を実施したい場合は、Breeze 起動時にフラグを指定します。

# Redis 利用テスト準備
./breeze --integration redis

# Redis コンテナも起動される
❯ docker ps
CONTAINER ID   IMAGE                                COMMAND                  CREATED          STATUS                    PORTS                                                                                      NAMES
f9687f175fb7   apache/airflow:master-python3.6-ci   "/usr/bin/dumb-init …"   30 seconds ago   Up 21 seconds             0.0.0.0:25555->5555/tcp, :::25555->5555/tcp, 0.0.0.0:28080->8080/tcp, :::28080->8080/tcp   docker-compose_airflow_run_748d17ffd2bd
c3fe4b732d64   redis:5.0.1                          "docker-entrypoint.s…"   41 seconds ago   Up 37 seconds (healthy)   0.0.0.0:26379->6379/tcp, :::26379->6379/tcp                                                docker-compose_redis_1

テスト実行は、 pytest が利用されています。起動したコンテナ内で実行します。
Integration テスト実行のためには、 --integration パラメータで利用する Integration を指定します。内部的には @pytest.mark.integration アノテーションで制御されており、パラメータ指定した Integration テストを実行します。

# Breeze 環境へログイン
❯ ./breeze shell

root@319e81b37959:/opt/airflow# pytest --tb=no --integration redis tests/providers/redis/hooks/
__init__.py    test_redis.py
root@319e81b37959:/opt/airflow# pytest --tb=no --integration redis tests/providers/redis/hooks/test_redis.py::TestRedisHook::test_real_get_and_set
============================================================================== test session starts ===============================================================================
platform linux -- Python 3.6.13, pytest-6.2.4, py-1.10.0, pluggy-0.13.1 -- /usr/local/bin/python
cachedir: .pytest_cache
rootdir: /opt/airflow, configfile: pytest.ini
plugins: forked-1.3.0, rerunfailures-9.1.1, xdist-2.2.1, flaky-3.7.0, celery-4.4.7, timeouts-1.2.1, cov-2.11.1, httpx-0.12.0, instafail-0.4.2, requests-mock-1.9.2
setup timeout: 0.0s, execution timeout: 0.0s, teardown timeout: 0.0s
collected 1 item

tests/providers/redis/hooks/test_redis.py::TestRedisHook::test_real_get_and_set PASSED                                                                                     [100%]

=============================================================================== 1 passed in 1.34s ================================================================================

Kubernetes Tests

Integration Tests の一種である、Kubernetes 上での実行のテストも Breeze 上で実行できます。(標準で整備されていることからも Kubernetes 上での実行が当たり前な世界が垣間見えますね。)
Kubernetes Cluster は Kind を利用してローカル環境上に起動します。

./breeze kind-cluster start

Cluster が起動したら、Airflow を Kubernetes へデプロイします。(少し待ちます)

./breeze kind-cluster deploy

デプロイが完了すると Airflow が Kubernetes 上で起動してます。

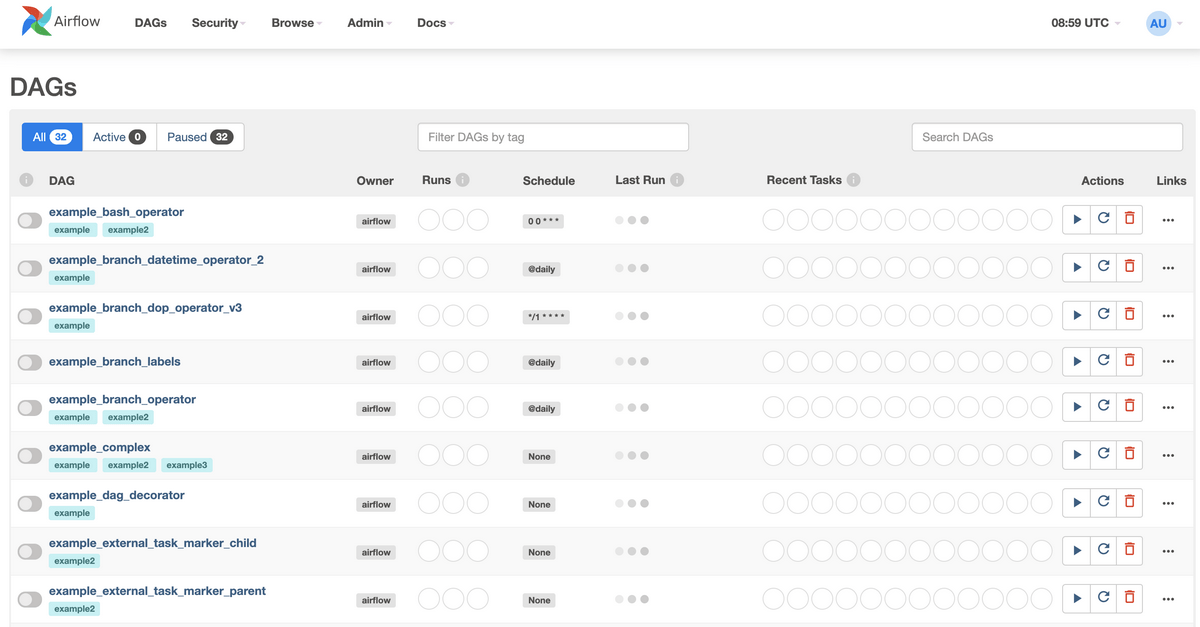

http://127.0.0.1:8080 へアクセスすると Airflow UI が確認できます。(※ ポートが Breeze と違うので注意してください。ユーザー/パスは admin です。)

Airflow UI

テストを実行してみます。テストはローカル端末上で以下コマンドで実行できます。
(ローカル端末上に仮想環境が作成されます。コマンド内で ./scripts/ci/kubernetes/ci_run_kubernetes_tests.sh (参照)を実行しています。)

❯ ./breeze kind-cluster test

============================================================================== test session starts ===============================================================================
platform darwin -- Python 3.6.9, pytest-6.2.4, py-1.10.0, pluggy-0.13.1 -- /Users/taga3041/.ghq/github.com/apache/airflow/.build/.kubernetes_venv/airflow-python-3.6-v1.20.2_host_python_3.6/bin/python3
cachedir: .pytest_cache
rootdir: /Users/taga3041/.ghq/github.com/apache/airflow, configfile: pytest.ini
plugins: cov-2.11.1
collected 53 items

kubernetes_tests/test_kubernetes_executor.py::TestKubernetesExecutor::test_integration_run_dag PASSED                                                                      [  1%]
kubernetes_tests/test_kubernetes_executor.py::TestKubernetesExecutor::test_integration_run_dag_with_scheduler_failure PASSED                                               [  3%]
kubernetes_tests/test_kubernetes_pod_operator.py::TestKubernetesPodOperatorSystem::test_config_path_move PASSED                                                            [  5%]
...
kubernetes_tests/test_other_executors.py::TestCeleryAndLocalExecutor::test_integration_run_dag SKIPPED (Does not run on KubernetesExecutor)                                [ 98%]
kubernetes_tests/test_other_executors.py::TestCeleryAndLocalExecutor::test_integration_run_dag_with_scheduler_failure SKIPPED (Does not run on KubernetesExecutor)         [100%]

============================================================= 51 passed, 2 skipped, 4 warnings in 404.65s (0:06:44) ==============================================================
Exported logs for cluster "airflow-python-3.6-v1.20.2" to:
/tmp/kind_logs_2021-05-20_0_0

最後に Cluster を停止します。

./breeze kind-cluster stop

所感

Airflow にて提供されている、ローカル環境/テスト環境向けの Airflow Breeze について紹介しました。./breeze コマンドで諸々整備されていて便利ですが、様々なコンポーネントが関与しているため、動かすのに少し苦労しました(プロキシ周りがほとんどですが)。

それだけ複雑なテストケースが想定されていて、OSS でここまで管理されているのは改めてすごいなと思いました。

Airflow はクセが強いですが 最近(2020/12) バージョン 2.0 にアップデートされたりして、積極的に改善されており今後も注目な OSS だと思います。次は何かしらコントリビュートしたいです。
