はじめに

TIGの棚井龍之介です。

夏の自由研究ブログ連載2021の第1投稿として、Wiresharkで実際に流れるパケットを観察し、通信プロトコルの動きを見てみました。

本記事の目標

コンピュータはネットワークを通じて他のコンピュータと通信しています。

みなさんが利用する業務用PCも、いっときも目が離せないiPhoneも、Apple Watchでさえも、ネットワークを通じてデータのやり取りをしています。PCとスマートウォッチというように明らかに見た感じが異なるデバイスであっても、どちらもWi-Fiを設定すればインターネットと通信できるのは、共通のルールのもとネットワークを介して通信しているからです。この共通ルールのことを通信プロトコルと呼びます。

本記事では、基本的な通信プロトコルの中身を見ていくことにより

通信プロトコルのやり取りがイメージできる
IPアドレス、MACアドレスの利用場面がわかる
ネットワーク分野への誘いになる

ことを目標としています。

TCP/IPモデル

インターネットの多くは、TCP/IPプロトコルによって通信しています。

Twitterで投稿するとき、YouTubeを見るときも、その裏側ではコンピュータがTCP/IPに沿った通信を行っています。この通信は「利用者が意識しないで済む」ことを念頭に設計されています。そのため、TCP/IPで何らかの問題が生じた場合、利用者の認知は「ネットにつながらない」です。

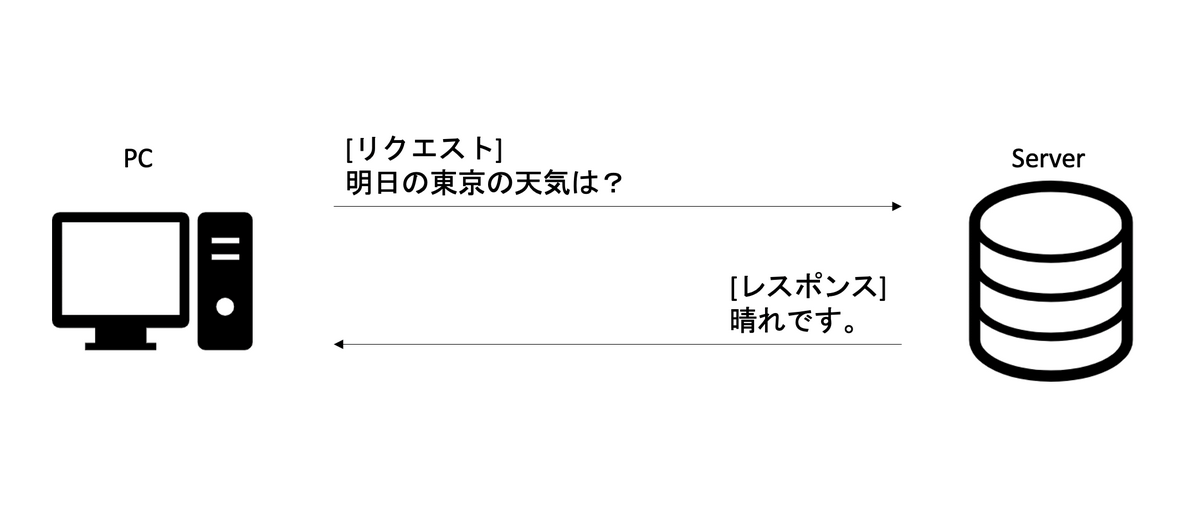

あるコンピュータ(PC)から別のコンピュータ(Server)に通信するとき、以下のようなやりとりが発生しています。

人間が会話するのと同様に

PC:「明日の東京の天気は?」
Server:「晴れです」

とやり取りしているだけです。

この通信にて、TCP/IPは裏側で以下のようなことをやっています。

PC→Server

PC←Server

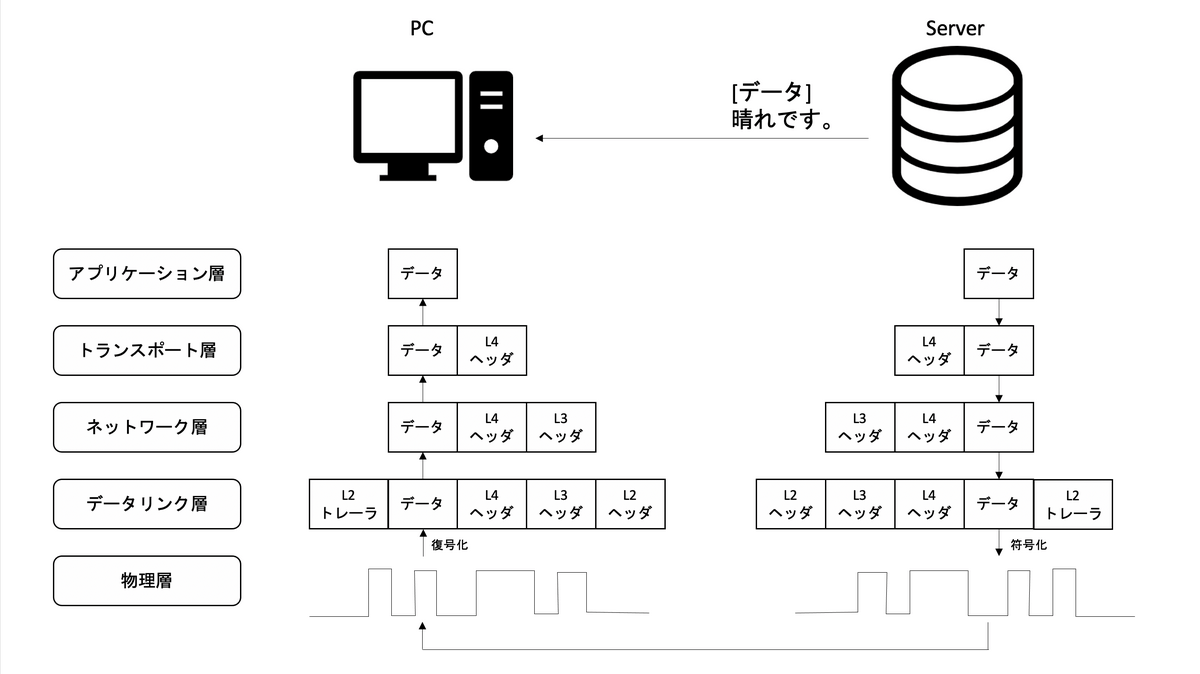

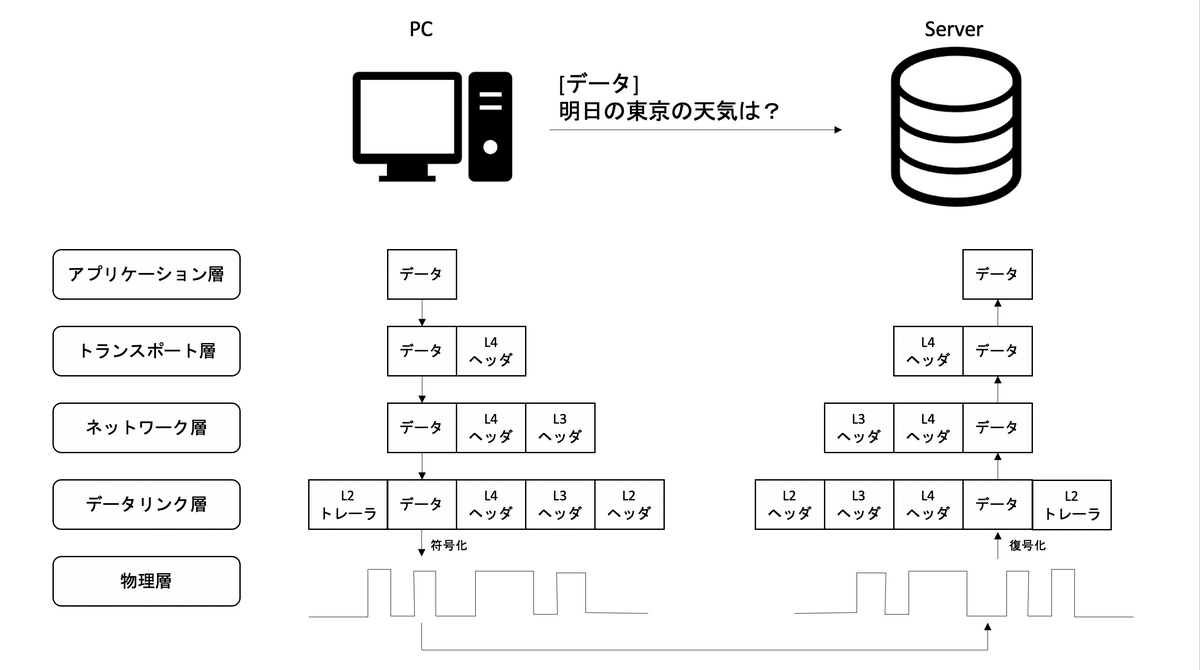

通信したいデータに対して、カプセル化を繰り返しながら情報を追加していき、符号化してデータを送る。受け手側ではその逆の順序で情報を外していき、最終的に送信元のデータを取得する。各層には独自の役割があり、それぞれがうまく機能することでコンピュータ同士は通信しています。よくある「ネットにつながない」現象は、これらの層のどこかで問題が生じている、ということになります。

コンピュータ同士がやり取りするデータはネットワークを介しているため、ネットワーク自体を覗き見ることで、「やり取りしているデータ自体」を見ることができます。このデータを見る作業をパケットキャプチャといいます。

Wiresharkでパケットキャプチャ

パケットキャプチャのために、OSS(Open Source Software)のWiresharkを使います。

パケットキャプチャツールは、キャプチャ実行端末のNIC(Network Interface Card)を通信傍受することで、端末の送受信する通信データを取得するものです。

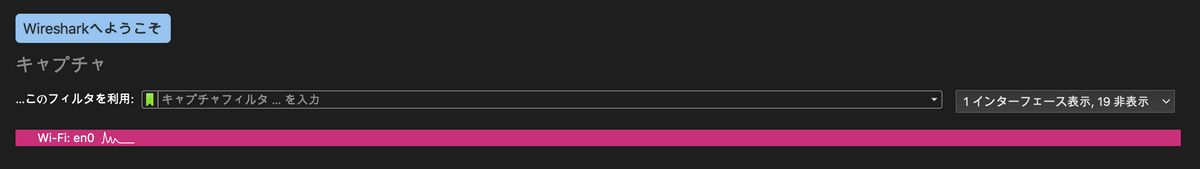

Wiresharkを起動するとキャプチャするNICの選択画面が表示されるので、インタフェース表示を無線にして「Wi-Fi」を選択すれば、無線で送受信されるパケットが見れます。

パケットを見る機会などほとんどないので、しばらく見続けてみましょう。

TCPや192.168.1.1など、なんとなく見覚えのある情報もあれば、正体不明のIPも見つかると思います。Wiresharkで続々と表示されるレコードは、全てPCで送受信しているデータです。実際に見てみると、想像していたよりも沢山のやり取りをしていませんか?

それでは、WiresharkでTCP/IPでの代表的な3つの通信プロトコルを見ていきます。

データリンク層
- ARP
ネットワーク層
- ICMP
トランスポート層
- TCP

アプリケーション層の内容はWiresharkのみでは扱いきれない場面が多いため、本記事では取り扱っていません。

データリンク層

IPアドレスとMacアドレスの対応表を作成するARPの通信を見ていきます。ARPはブロードキャスト通信の「ARP Request」とユニキャスト通信「ARP Reply」により実現されます。

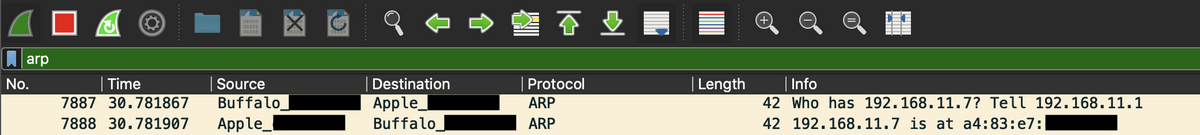

Wiresharkは表示レコードを制限できるので、表示条件をarpにしてしばらく待つとルータからのARP通信をキャッチできます。

今回キャッチした内容は以下です。

Source
- MAC: Buffalo_(UAA)
- IP: 192.168.11.1
Destination
- MAC: 00:00:00_00:00:00
- IP: 192.168.11.7

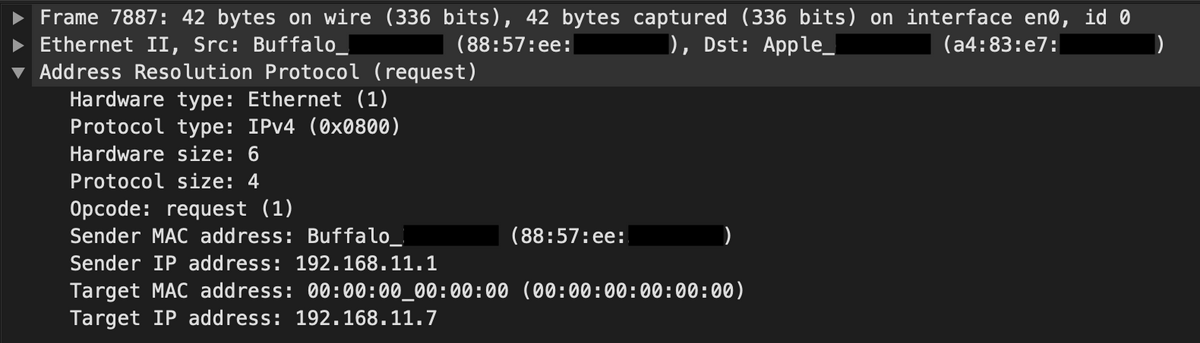

ARP Request
Info
- Who has 192.168.11.7? Tell 192.168.11.1

Source
- MAC: Apple_(UAA)
- IP: 192.168.11.7
Destination
- MAC: Buffalo_(UAA)
- IP: 192.168.11.1

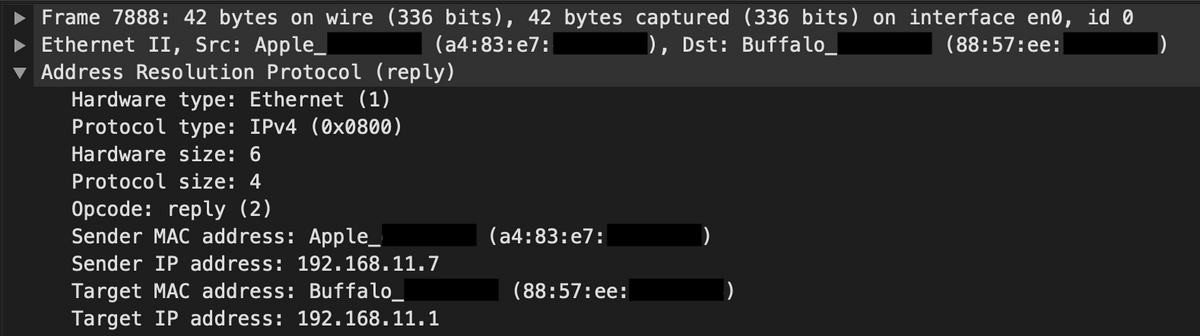

ARP Reply
Info
- 192.168.11.7 is at Apple_(UAA)

Infoをみると、ルータとPCが会話していることが分かります。

ルータ: 192.168.11.7を持っている方、Macアドレスを私に教えてください。
PC: 私が192.168.11.7です。MacアドレスはApple_(UAA)です。

ARPはIPアドレスとMacアドレスの対応表を作成するプロトコルなので、上記会話にて「ルータのARPテーブルに、192.168.11.7に紐づくMacアドレスはApple_(UAA)」と登録されたようです。

ネットワーク層

トラブルシュートでお馴染みのpingを見ていきます。pingはICMPプロトコルを用いたネットワーク監視の王道ツールです。ICMPは「Echo Request」と「Echo Reply」により会話します。

ネットワークの障害切り分けでは、pingに対してEcho Replyが

返ってくる: ネットワーク層より上の層(トランスポート層、アプリケーション層)に問題あり
返ってこない: ネットワーク層より下の層(データリンク層、物理層)に問題あり

と疎通問題を切り分けられます。

作業PC(192.168.11.7)から、ルータ(192.168.11.1)に向けて、pingを打ってみます。

$  ping -t 5 192.168.11.1
PING 192.168.11.1 (192.168.11.1): 56 data bytes
64 bytes from 192.168.11.1: icmp_seq=0 ttl=64 time=8.456 ms
64 bytes from 192.168.11.1: icmp_seq=1 ttl=64 time=8.293 ms
64 bytes from 192.168.11.1: icmp_seq=2 ttl=64 time=8.138 ms
64 bytes from 192.168.11.1: icmp_seq=3 ttl=64 time=8.310 ms
64 bytes from 192.168.11.1: icmp_seq=4 ttl=64 time=7.234 ms

--- 192.168.11.1 ping statistics ---
5 packets transmitted, 5 packets received, 0.0% packet loss
round-trip min/avg/max/stddev = 7.234/8.086/8.456/0.438 ms

このとき、Wiresharkでは5つの通信全てをキャッチしています。

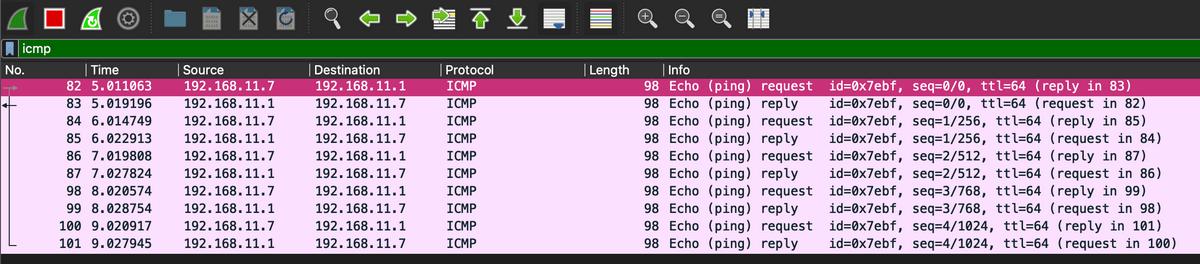

icmpで表示を絞り込むと…

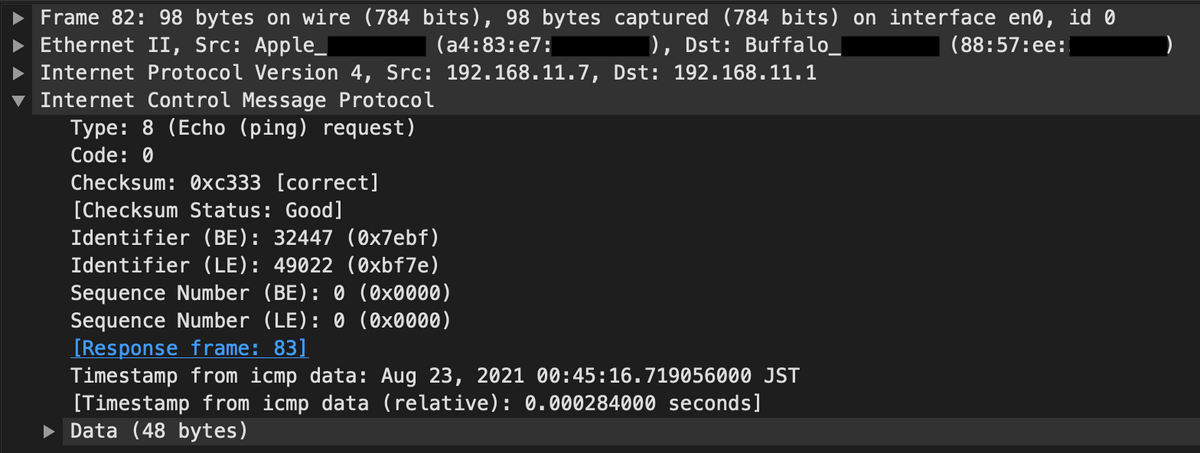

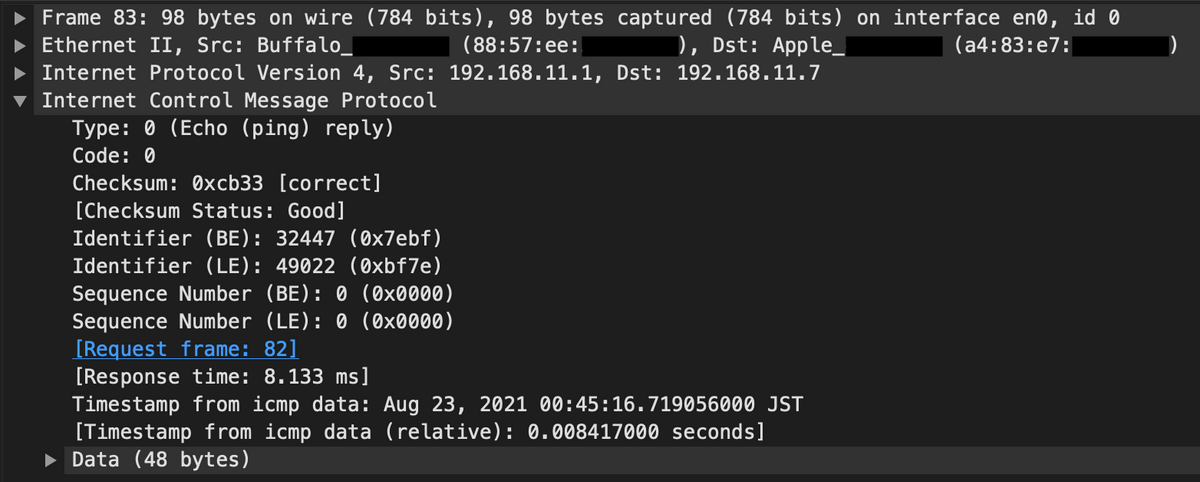

各通信ごとに「Echo (ping) Request」と「Echo (ping) Reply」を送り合っていることが分かります。

Echo (ping) Request

Echo (ping) Reply

ネットワーク疎通確認のとき、ping単体だと通信がイメージできないならば、裏でWiresharkを起動すると理解が進むかもしれません。その場合、デフォルトのWiresharkはNICを通過する全パケットを取得&表示してしまうため、メモリ負荷を下げるために「キャプチャフィルタ」や「表示フィルタ」の利用がオススメです。

トランスポート層

トランスポート層はTCP(Transmission Control Protocol)とUDP(User Datagram Protocol)の2つがメインです。今回はTCP側での、通信の開始と終了を見ていきます。

TCPは通信の信頼性を保証するため、その開始と終了タイミングで特徴的なデータのやり取りを実施しています。

開始
- 3ウェイハンドシェイク
  - 相互に通信を開始する
- 通信内容

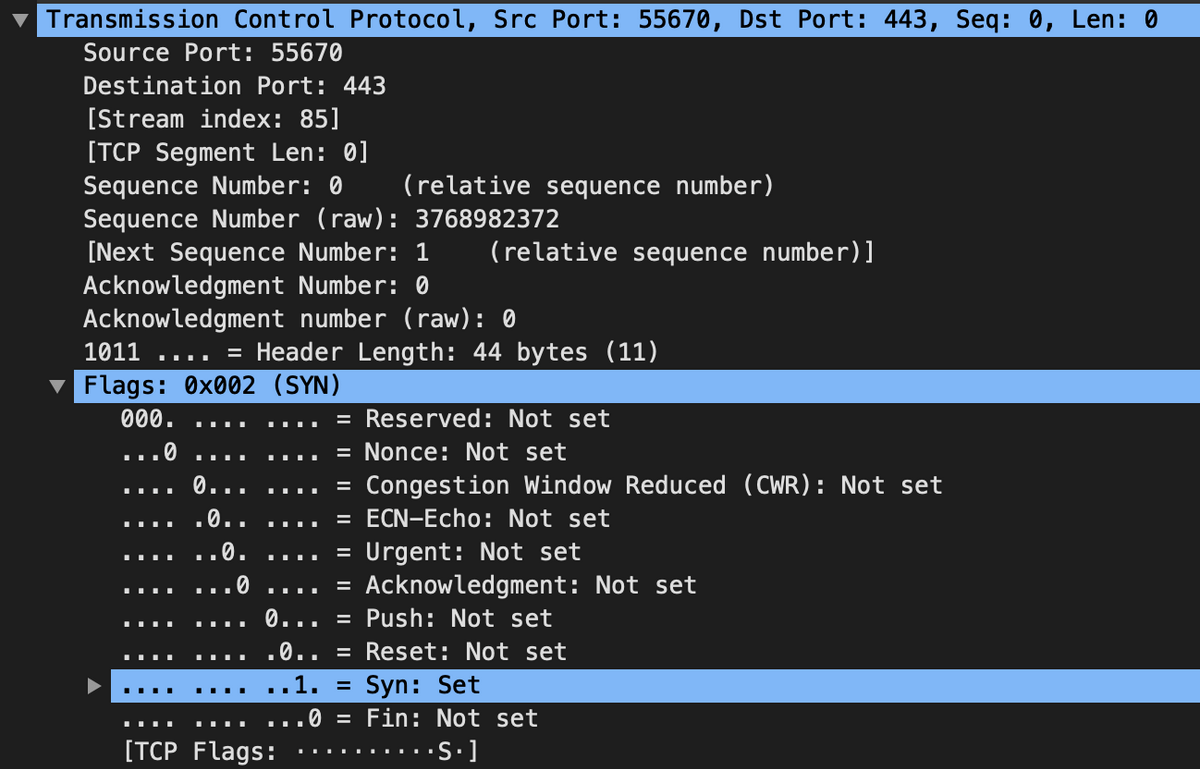

  1. SYN

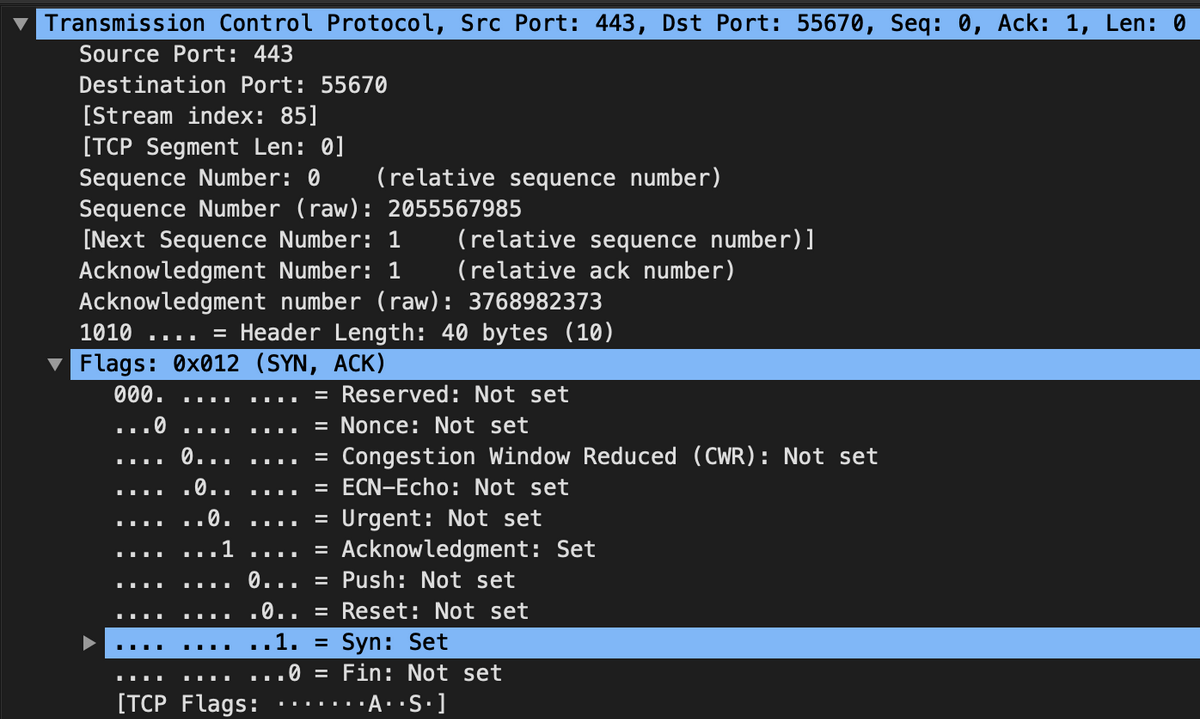

  2. SYN + ACK
  3. ACK
終了
- コネクションの切断
  - 各自で通信を終了する
- 通信内容

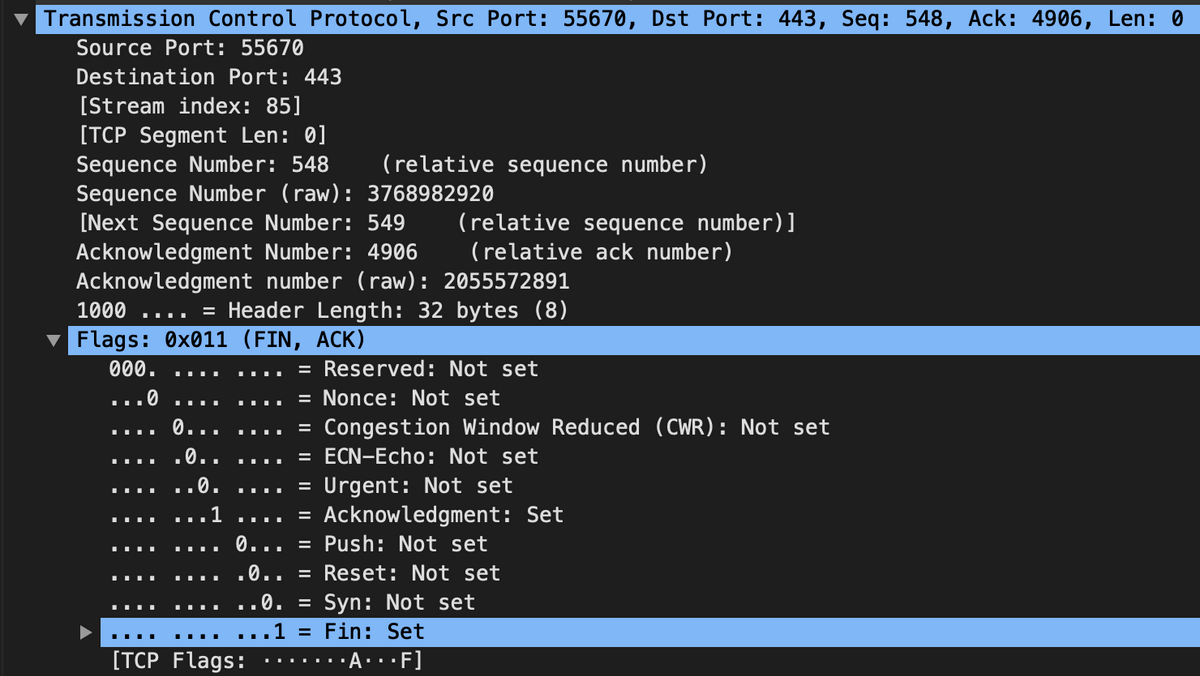

  1. FIN + ACK

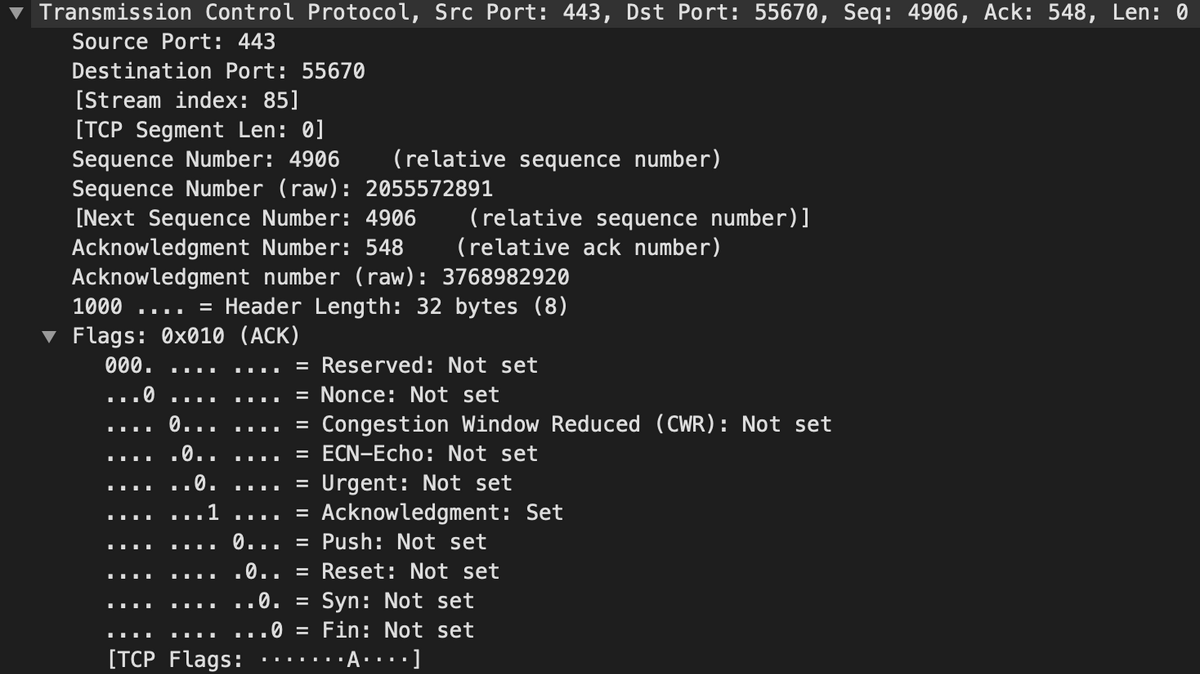

  2. ACK
  3. FIN + ACK
  4. ACK
